就因為這通電話 打壞我美好的午休 於是起床就前往去幫朋友挑機殼了
嗚啦啦啦火車笛 隨著奔騰的馬蹄 小妹妹吹著口琴 夕陽下美了剪影
我用○○寫○○ 介紹完了○○ 接下來換介紹我所挑選的CoolerMaster USP 100
為什麼會挑選這咖呢? 因為CoolerMaster 534好像真的越來越難找了OTZ
然後到實體店家去逛無意間發現到這咖
感覺他內部配置還蠻不錯的 一看見他 腦袋便有許多想法
而且又加上價位跟CoolerMaster 534差不了多少 所以就帶回家
首先呢 這咖還蠻大咖的 如果是騎機車的話 可能較不方便 (野狼鐵架無敵！)
外箱部分
CoolerMaster USP 100
外箱上面的資訊
這邊簡單的說明一下
該款機殼設計目前有紅色以及黑色部分可供消費者做選購
尺寸大小為 (W)214 X (H)483 X (D)508 (單位：mm)
重量呢？ 空身未上任何裝備重量為7.2kg
本機殼採用的是下置型PSU的四大六小機殼
機殼內建一顆120*25mm的LED風扇
可在自行添購12公分的風扇裝在側版、機殼底部以及機殼後面加強散熱效率
因為是ATX的機殼 所以可以上七個介面卡
機殼上的IO部分有兩個USB以及前置麥克風還有耳機 (3.5接頭)
開箱必備的工具
Open The Box!!
說明書 教你如何洲點鬧
\薑薑/ 本體

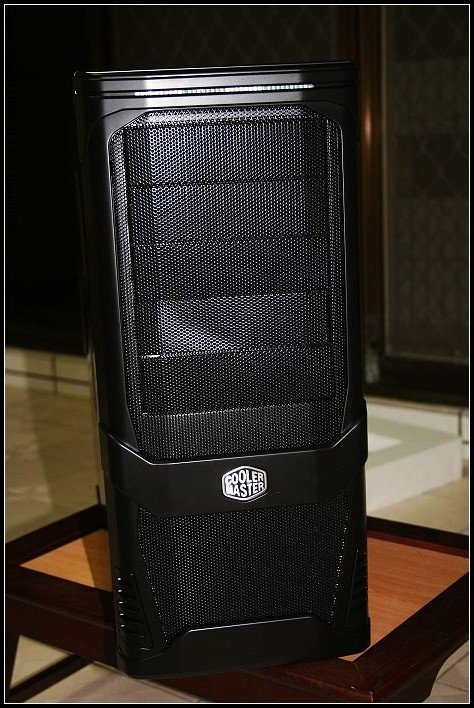

首先我們可以看到機殼前面面版的部分
如果不先看機殼資訊的話 會以為 這咖機殼是五大的設計
電源開關的部分 樣式採用自家CoolerMaster的LOGO
機頂部分
前置I/O是做在上頭的！ IO分別為兩個USB以及麥克風還有耳機
硬碟指示燈
沒有邪神佐助只好拿這個來做示範

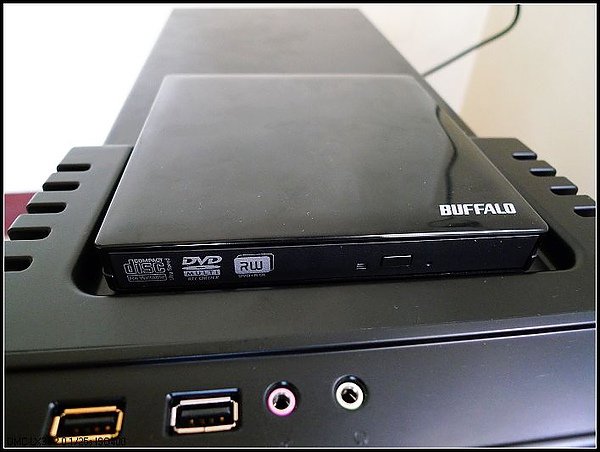

機頂上面有一個類似置物空間 大概跟金士頓的紅人頭差不多大小
也許有人不清楚紅人頭的大小 那我就用外接式燒錄機讓大家比較好了解
機殼底部的腳墊
右側邊 YOOOOOOOOOOOOOOOOOOOO!
左側邊
洞洞對流孔 for CPU
可以上一個12公分的風扇吹顯示卡或是其他的介面卡
雞屁股? 機殼後面
也是可以上風扇8公分 9公分 12公分 隨便你挑 做後抽協助CPU散熱
PCI檔版區w
放電源供應器(PSU)的地方
我發現一個貼心的小設計 可以幫助你更容易更輕鬆把側版給取下
鎖側版的大頭螺絲
打開側版後的裡面
配件盒
再次Open The Box!!
這是裡面的配件
左邊開始是5.25轉3.5面板
中間為5.25卡榫扣具 (一般是是給光碟機、燒錄機做使用)
最YO邊的是3.5卡榫扣具 (一般是給硬碟做使用)
小抱怨一下 不知道是不是我RP不好 明明可以上六顆硬碟 卻只拿到3個卡榫扣具OTZ
銅柱螺絲包

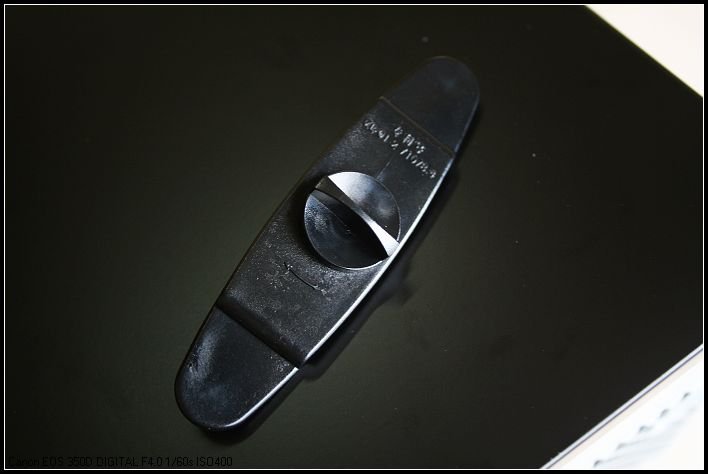

HDD用的卡榫扣具
5.25用的卡榫扣具
有專利的喔！
嘿嘿 我又出來了
小弟我請出紅人頭的用意是想跟CoolerMaster自家的33X系列所附的卡榫扣具做比較
這個是USP裡面附的
而這個是33X系列裡面附的
相信聰明以及眼尖的你們 應該看的出來差異在哪吧？
繼續介紹其他機殼內部的地方
現在的機殼廠商都很貼心 都會幫你把銅柱給鎖上去 (基本幾個角位)
光碟機、燒錄機、硬碟放置的地方
內視圖 (5.25吋設備)

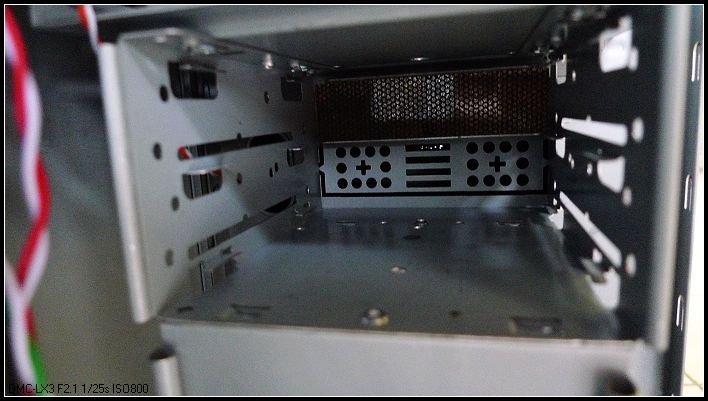

內視圖 (3.5吋設備 拿來放FDD或是讀卡機最適 只不過能外露的只有一個)
硬碟架的部分 旁邊還有一個12公分的藍色LED風扇在吹 可以減低硬碟在運作時所產生的熱氣
採用單邊卡榫扣具的方式來固定

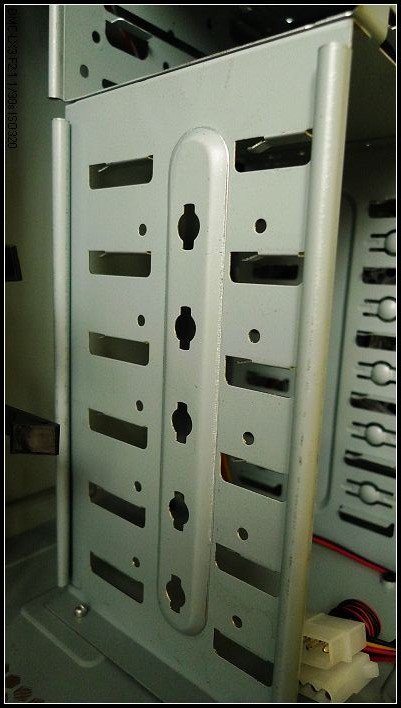

另外一邊則是有固定的小圓點卡榫 (我亂取的)
其實本咖機殼最大的賣點就是整線的功能超強的
後面的介面卡檔版都是用大頭螺絲來固定 (第一格沒有)
機殼內部的底部部分 (左為PSU放置位置 右為風扇擴充區
PSU放置的為置

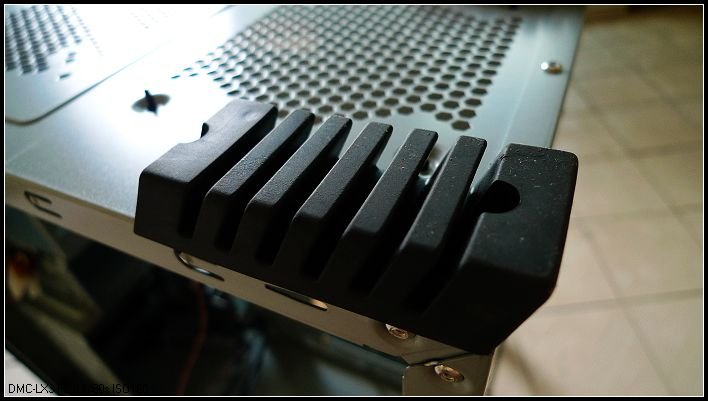

吸震塑膠小軟墊? (軟綿綿)

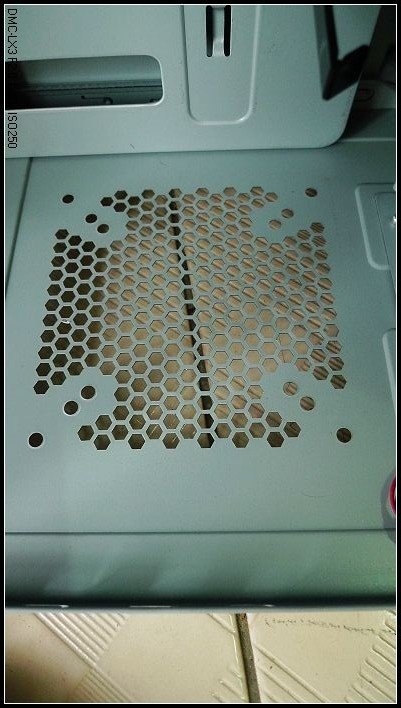

就如你眼睛所看到的 就是放風扇的地方 也是可以上8、9、12的風扇
另外一邊 (這邊暗藏許多機關後面會詳細做說明)
為什麼我會挑選這咖機殼呢？
一般我們去組電腦
店家的做法：可以過電就交機了
買回來自組：大概也是同上
對於整線的部分可能就不是說很在意 打開側版看到的就是這種情況
然後卻開口閉口就說機殼設計爛 不好整線之類的
這時候我的好朋友寶弟跟周董搭著瑋婷的車來到我家抱著電腦要我把內部的東西給換過去
下面就是由小弟來講解這咖機殼該如何來去整線
剛剛我們上面所看到的那台主機所使用的PSU是400W的
如果使用更高瓦數的PSU想必線材也會越長越多才是 (應該吧?
小弟我還蠻喜歡裝會的 所以就去拿一個比400W還大的460W來裝裝看好了
這是PSU線的長度 (說長不長說短不短 大概也差不多跟400W是一樣的 因為是同款PSU
安裝一下PSU (PSU的風扇往上往下都可以 往下的話建議可以自己加濾網
首先 我們就先拿這條20+4Pin的線來做安裝好了
首先 我們就先拿這條20+4Pin的線來做安裝好了
安裝沒撇步 善用機殼上所附的東西最實在 廠商會這樣子設計一定有他的原因存在 看起來好直硬喔 (羞
接下來呢? 來裝裝這個
等等會從這邊拉出來
CPU的4+4pin是從下面的孔進去 (機殼底部附近有一個孔)
然後從後面再拉出來

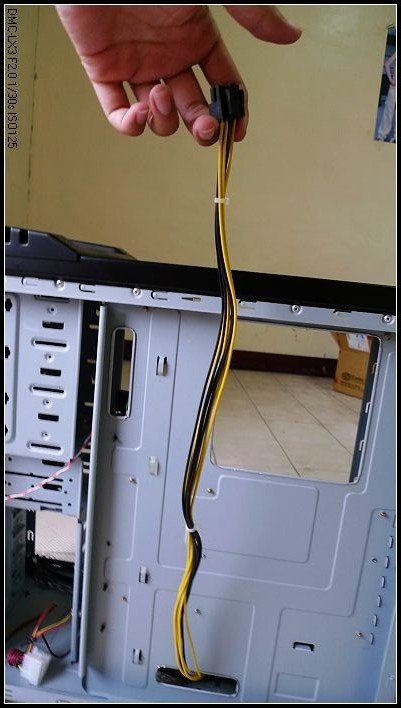

拉直直 (幸好線夠長)
然後再從機殼上面那個孔穿進去
這樣子剛剛可以插在主機板上

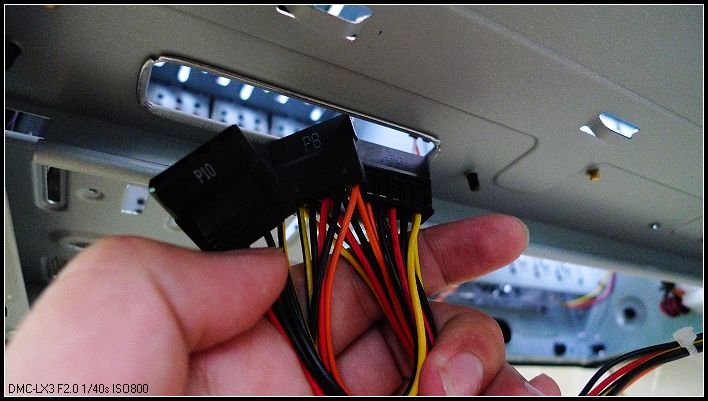

接下來手上握的這個是要拉到5.25那邊給光碟機或是燒錄機用的
也從下面的孔穿進去ww
繼續拉直直
從靠近5.25那邊的孔位進去
拉出來以後剛好可以接在光碟機或是燒錄機上面

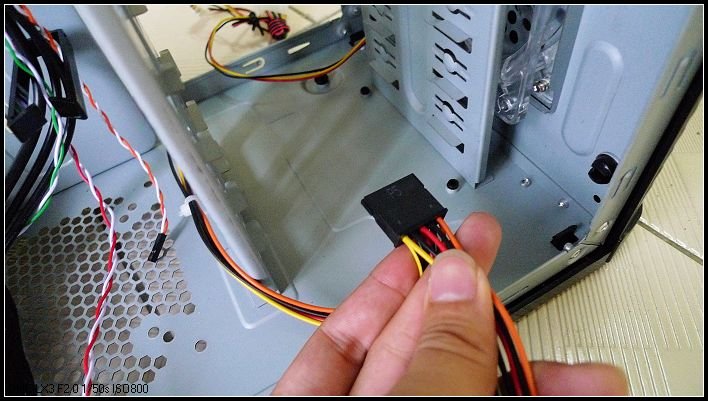

接下來另外一組是要拉給3.5吋硬碟做使用
一樣從下面 Loooop
拉直 (此時現在後面有三條線了
硬碟架旁邊進去
喔喔喔!! 完成了!!
位置剛剛好 ^.<

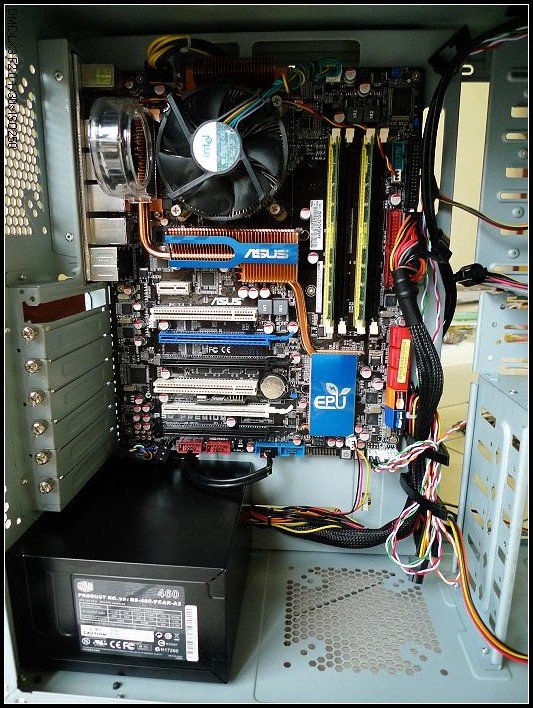

把主機板上和上去的的樣子
剛剛前面忘記介紹到的兩條線 分別為音源線以及USB線
從5.25吋那邊穿過去到後面
音源線以及USB該從哪邊進去呢?
放大

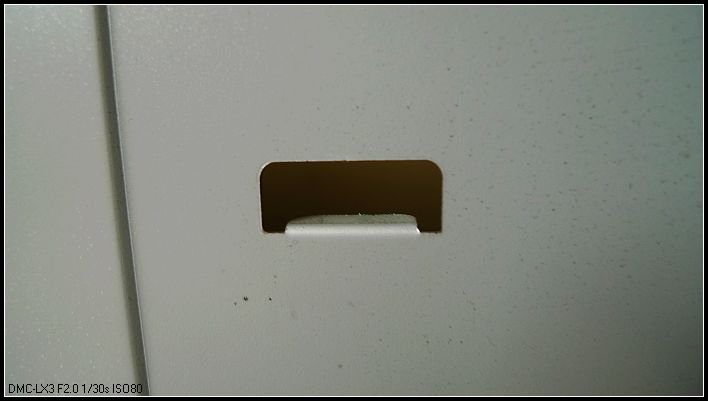

就是從這個小洞洞進去
不用擔心會穿不過去 因為是有經過設計的
穿過來了
大致上就是這樣子了XD
但是可能也會有人覺得這邊看起來很不爽
在這邊推薦一樣好用的東西 蛇管 (便宜又好用)
要更高級的可以去搞編織網來做 質感會比較好
裁大概的長度
捲捲捲起來
最後要來講一下神秘的電源指示燈隱藏在哪 因為我一開始也沒有注意到XD
答案就是在這邊XDDD
機殼內所附的風扇 位於硬碟架旁邊 過電後是藍色的光!!
不知道買紅色USP 100內附的風扇是不是紅色的？
優點：
1.價格優 建議直接去實體店面做詢問
(參考網址 http://www.inpad.com.tw/goods.php?act=view&no=2006)
2.整線優 也許我太久沒有接觸了 突然感覺到1500~1700
這級距的機殼 會有如此的設計 只能說GJ！
3.採用下置電源供應器的設計 也許已經有許多廠商都開始這樣子來做設計
但就如同上面我所說的以這價格的級距來說 是相當不錯的呢
缺點：
其實要挑也真的很難
1. 以這個價格級距來說 若可以加上防塵網更好 (PSU的部分)
但是廠商的成本可能就會提高了XD (受惠的是消費者)
2. 卡榫扣具 基本上都是可以很牢固的固定住
只是在心理層面可能會感到有點OTZ
3.RESET居然沒有QAQ
4.因為整線設計太不錯了 如果PSU的線材太短 整起來可能不整麼好看 (這是個人小意見啦XD)
以上開箱報告完畢 也感謝大家的收看
照片拍攝的並不是很理想 畢竟我也不是那種專業的寫手會把東西拍的超漂亮做一大堆後製效果
而卻忽略潛在廣大的消費族群真正想要看的東西到底是什麼的人
請大家多多包涵
